Axure RP 7.0 中继器综合示例及教程

尹广磊 · 发表于 2014-1-16 18:26:14

Axure7.0新增了一个重要功能就是“中继器”（实际上并不常用，只作研究示范），
下面根据典型应用场景做了一个中继器的综合示例。

演示地址：http://f7tvm1.share.hiaxure.com/
Axure7.0生成的页面Chrome浏览器打开可能会有问题，推荐使用Firefox浏览器。

中继器目前的几点不足：

1. 中继器针对中文的排序只能把相同字排列在一起，无法按汉字拼音排序。
2. 中继器原始数据单元格上右键可以导入图片，但是该图片还无法在演示中更新或是新增。
3. 中继器删除所有数据后的翻页、新增带翻页、排序、条数调用等都会有问题。
4. 中继器最后一页内容被删空后，不会自动回前一页，条数调用不会变化，上下翻页会失效。

要点提醒：

1. 对中继器条目数、页码的调用函数需要设置在中继器的“ItemLoad”事件上，
外部位置调取需要全局变量中转。
2. 要取中继器内的值需要设置在中继器内部元件上才能取到本行，
外部位置取值需要全局变量中转。

如果还不会条件判断、变量赋值等，难以理解本示例的制作方法，
可以参加我们的Axure线上培训。

示例源文件下载：

尹广磊 · 发表于 2014-1-16 18:33:41

在此楼我将陆续更新一些本示例关键点的教程。

1. 中继器的数据绑定及新增
2. 中继器的数据更改及删除
3. 中继器的内容的筛选
4. 中继器的函数调用比较多后续再研究

相关示例：

1. 一个中继器使用的简单案例，仅供参考
2. 外部元件获取中继器数据

laroche · 发表于 2014-1-17 10:17:04

太棒了。收藏学习。

莫名 · 发表于 2014-1-17 10:19:10

还不太想得到这个功能的应用场景会有哪些

lxd406 · 发表于 2014-1-20 16:58:44

不错，收藏了

徐富华 · 发表于 2014-1-24 17:07:34

中继器确实需要完善

mengtianyalll · 发表于 2014-2-8 17:20:54

很好

jyz79 · 发表于 2014-2-21 15:18:18

收藏学习

f7anty · 发表于 2014-3-19 22:46:57

谢谢，参考下

土狗鳖 · 发表于 2014-3-25 19:04:36

超赞！

cathy-琪琪 · 发表于 2014-3-26 23:11:57

请问这个中继器里面的字体颜色怎么改变，就像不及格的成绩显示红色，我试了好几次也没研究出来，请教！

gupeiyun871011 · 发表于 2014-4-16 15:36:12

太强悍了，做后台的原型绝对可以以假乱真！

丛琳 · 发表于 2014-5-4 15:26:55

1# 尹广磊

外部位置取值需要全局变量中转。

这个具体是怎么实现的？

尹广磊 · 发表于 2014-5-4 18:54:41

13# 丛琳

已回复，见此：http://www.hiaxure.com/thread-9469-1-1.html

---------------------
更新：外部元件获取中继器数据

尹广磊 · 发表于 2014-5-4 18:59:40

11# cathy-琪琪

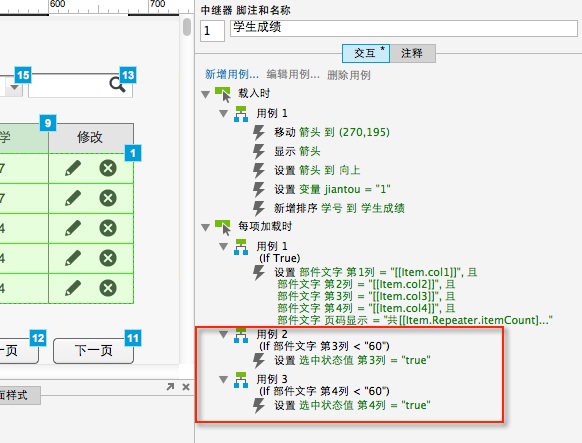

首先中继器内在分数列的矩形上右键，交互样式中设置上选中时的样式。
然后在外部选中整个中继器，在中继器“每项加载时”上添加条件判断，增加动作。
见下图：

mff083 · 发表于 2014-5-9 16:30:22

想请教下伊老师
列表项每行你是用禁用的样式来表示选择
我是实现同时可鼠标经停但也可选中（选中的话就不出现鼠标经停颜色）
我今天尝试了每项单元格鼠标经停出现一个颜色，如淡蓝（禁用），黄色（选中）
然后在每行置顶一整行透明的框，给它定义是鼠标经停每个单元格为淡蓝，点击这个透明框则每个单元格选中为黄色
然后设置鼠标移出为设置单元格为禁用
因为取消了勾选“取消默认的选项租效果”
所以只有最后一项是有颜色的，不能同时一行全部一个颜色
请教下伊老师有没有办法可以解决，只是选中是没问题的，但同时需要鼠标经停和选中效果，axure好像没有一个框事件可以针对另一个框设置鼠标经停事件的

norain1988 · 发表于 2014-5-30 10:18:07

楼主这个例子强大~学习了，我想实现tab面板之间切换该这么搞喃

boyao · 发表于 2014-6-6 13:54:37

太强大了，学习

flying2050 · 发表于 2014-6-20 11:03:24

中继器里的数据可以从Excel等格式化数据文件批量导入吗？

cdl870317 · 发表于 2014-6-24 17:18:23

下载了实例，但是生成之后，排序好像出了问题
排序的问题怎么处理，设置都与您发的实例一样了，但是点击排序按钮之后没有效果
