path移动收缩效果

纳米

效果展示：

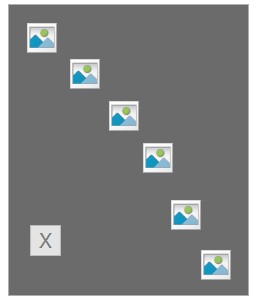

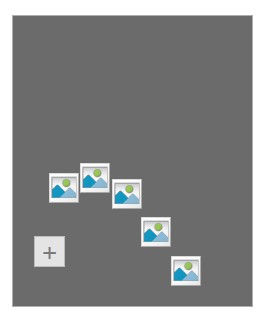

点击“X”按钮，将所有图标收缩到按钮中，并且按钮变成“+”，点击“+”按钮，图标又恢复到展开的样子：




操作步骤：

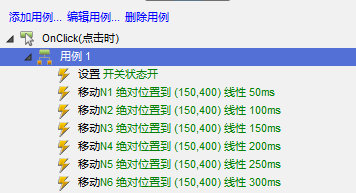

1.        拖入一个矩形，往矩形中拖入6个图标并右击图标，将图标转换为动态面版，且将图标分别命名为N1-N6，如图1所示。设置完后，可看到axure的动态面版管理中显示如下：

2.        在矩形中拖入一个动态面版，命名为“开关”，然后在动态面版管理器中右键点击“添加状态”，分别将这两个状态命名为：“开”、“关’，双击动态面版管理器中的状态“开”，导入“+”图像，状态“关”导入“X”图像。

3.        双击动态面版管理器中的“关”，在右边的部件属性中选择onclick添加用例，在弹出的用例编辑器中选择【动态面版】→【设置面版状态为指定状态】，在【配置动作】中选择“开关”，选择状态为“关”；

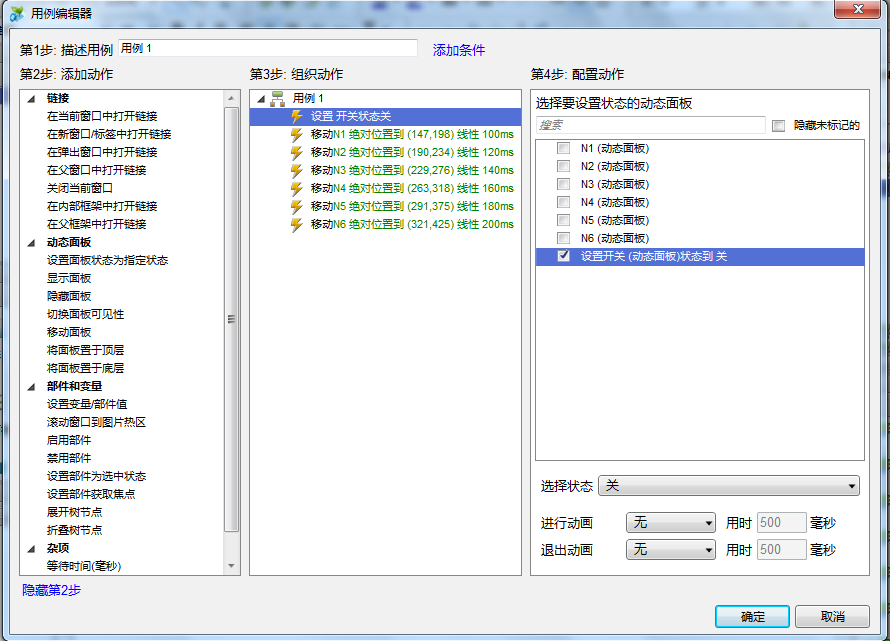

继续添加第二步：【动态面版】→【移动面版】，在【配置动作】中设置分别移动N1、N2、N3、N4、N5、N6到绝对位置，如下图所示：

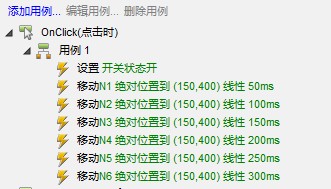

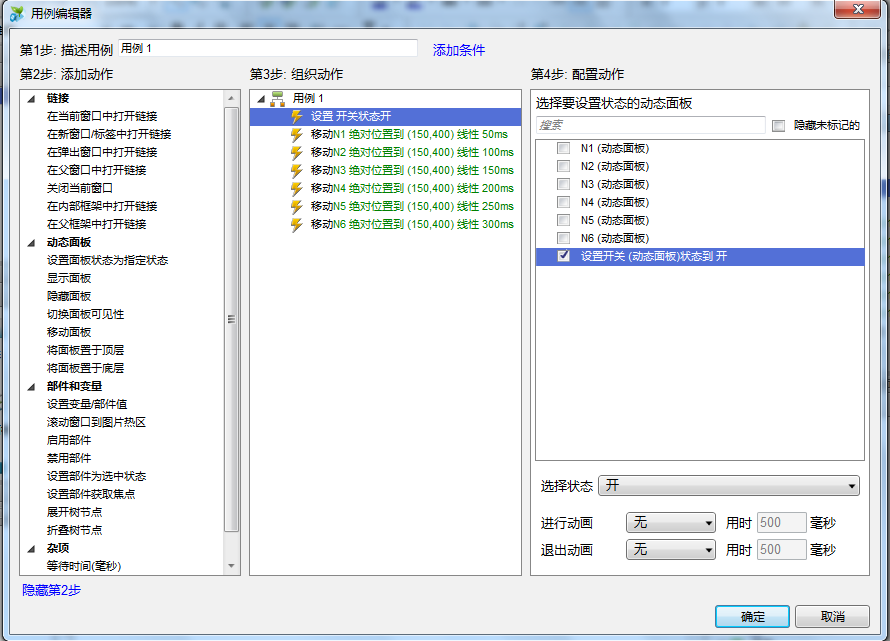

4.        双击动态面版管理器中的“开”，设置方法参照第三步：


5.        生成html即可


HTML文件：[local]10[/local]
源文件：[local]11[/local]

尹广磊

参考：http://www.hiaxure.com/thread-5062-1-1.html

纳米

厉害啊，只是下载要花掉我15个币，级别不够

Μу.ωау

不错~

693455510

很不错啊，学习了。不过我看到源文件中的用例中都选择了“linear”，不知道选择其他的会有什么不同呢？我试着把他改成swing，但是生产后好像交互效果没有区别的。
