Axure8.0 钢笔工具的使用

尹广磊

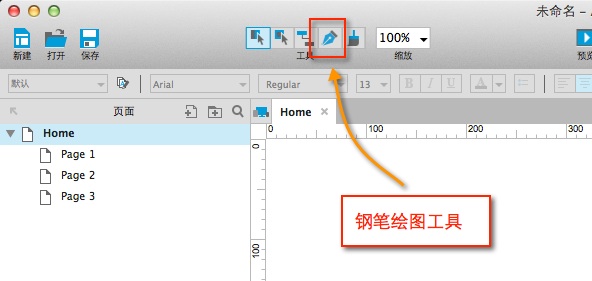

Axure8.0新增了钢笔工具，见下图位置。




1. 开始和结束

选中钢笔工具，然后从需要绘制的地方开始，点击一下鼠标，绘制出第一个点，
然后依次移动鼠标，点击，绘制出不同的拐点，
结束时可以点回到“起点”，形成一个闭环的图形，
也可以双击鼠标，结束绘制。




2. 绘制弧度曲线

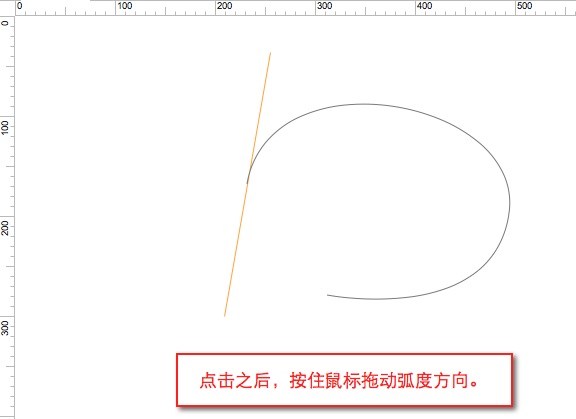

点击鼠标新增了一个节点之后，不要松开鼠标，而是按住鼠标来拖动。
可以拖出具有一定弧度的曲线，拉的弧度辅助线越长，曲线弧度的半径越大。




3. 选中钢笔图形的路径

对于用钢笔工具绘制完的图形，鼠标在上面点击一下，选中的是整个图形，
如果我们想选中这个图形的路径线路，调整这个图形的路径走向，

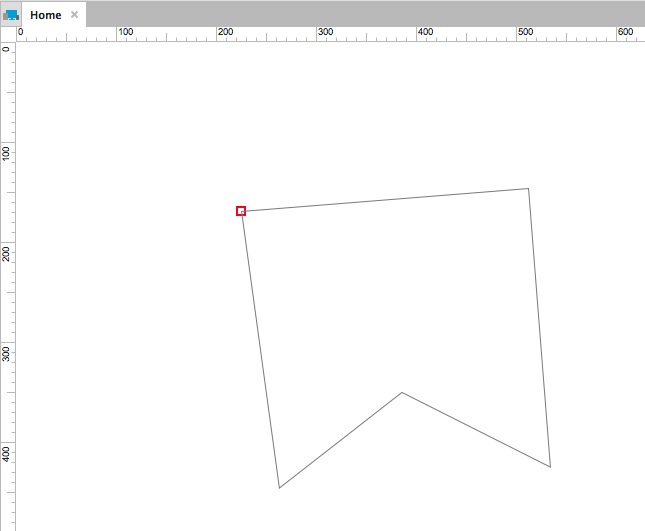

需要将鼠标移动至鼠标线所在的位置，当鼠标变成下面图形样式时，
点击一下鼠标，可以选中该图形的所有路径了，此时该图形的各个节点也会显露出来。

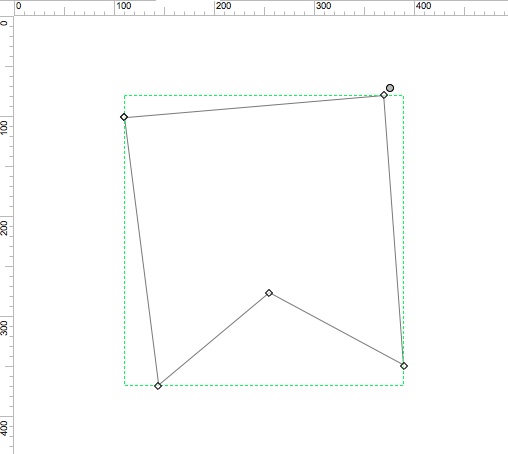

下面是选中图形路径节点之后的样子。

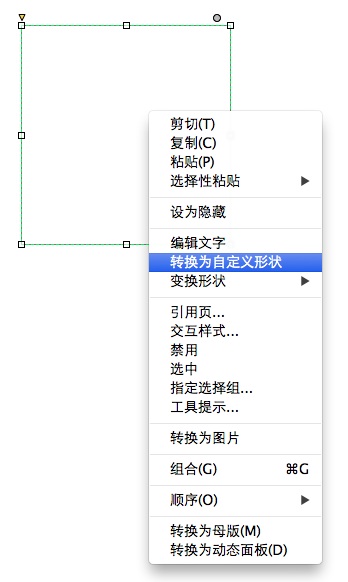

Axure自带的规格形状，在上面右键可以选择转化为自定义形状，
转化为自定义形状之后，就可以照上边的方法选中它的路径节点了。




4. 在钢笔路径上添加节点并拖动位置。

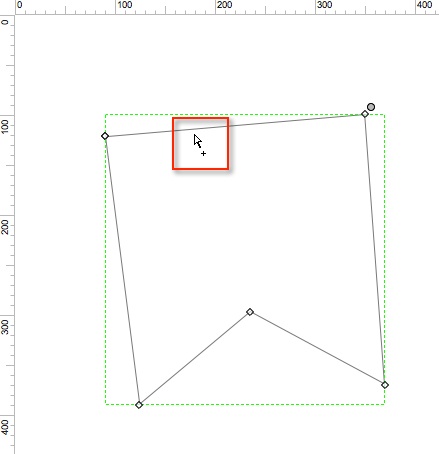

在经过上面第3步选中钢笔路径之后，鼠标再次移到路径线附近，

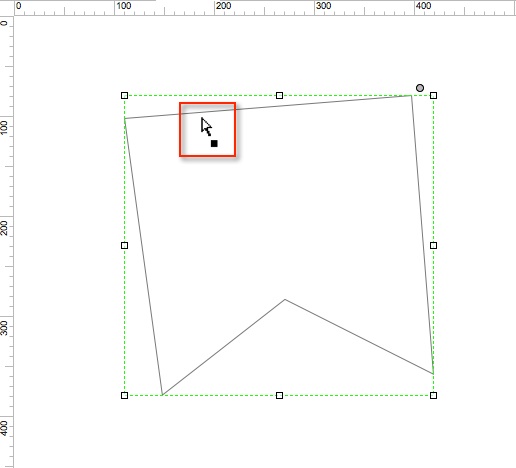

鼠标会显示有一个“＋”号，此时在路径线上点击会增加出一个节点。
鼠标按住该节点，可以调整节点的位置。

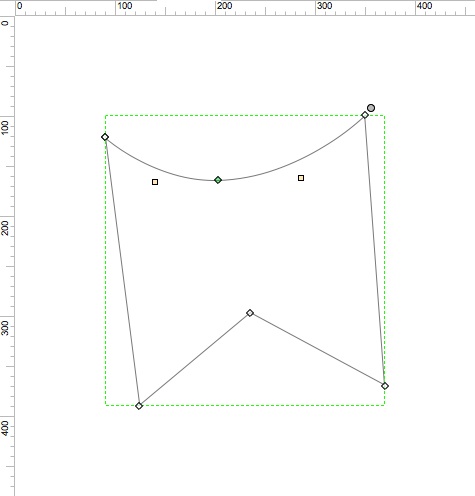

添加了一个新的节点，并拖动了位置之后。




5. 选中并删除路径节点。

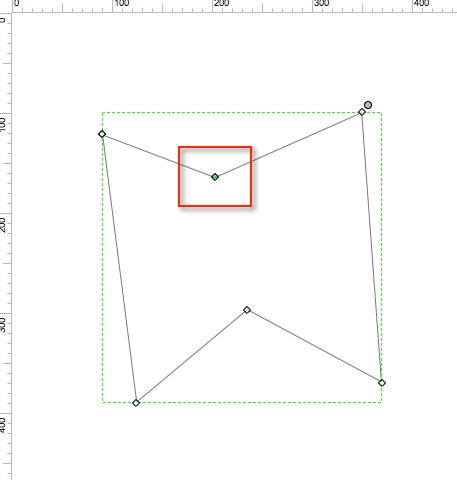

经过上面的步骤之后，选中一个路径上的节点，使其变为“绿色点”，
然后点击鼠标右键，可以删除该节点。




6. 改变路径节点处，是直线拐角还是曲线过度。

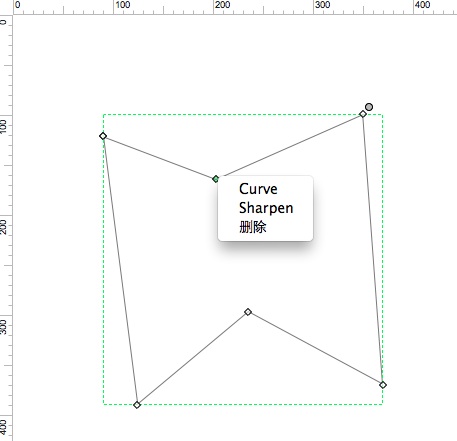

经过上面的步骤，选中一个路径节点之后，点击鼠标右键，
选择：curve，是曲线过度。
选择：sharpen，是直线拐角。
提示：不通过右键，而是在节点上双击鼠标，也可以完成直线拐角与曲线过度的切换。
