Axure夜话：嵌入代码系列视频教程之嵌入图表

爱上原型Axure

案例描述：嵌入图表

知识点：

嵌入代码
内部框架

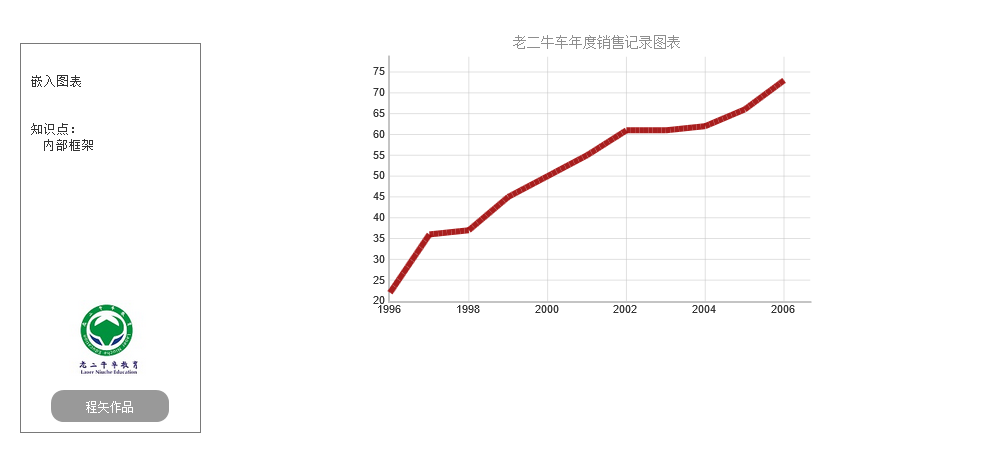

效果图：



在线效果预览:(firefox原型文件)

AxShare在线效果预览:

原型下载地址:嵌入图表rp 嵌入图表.html

在线视频：

实现步骤：

1：选择jschart插件>>打开http://www.jscharts.com/页面,下载免费版本

或者百度网盘http://pan.baidu.com/s/1mg2yuSg下载



2：在下载的样例中选择线性图 example1,使用浏览器打开index.html”。

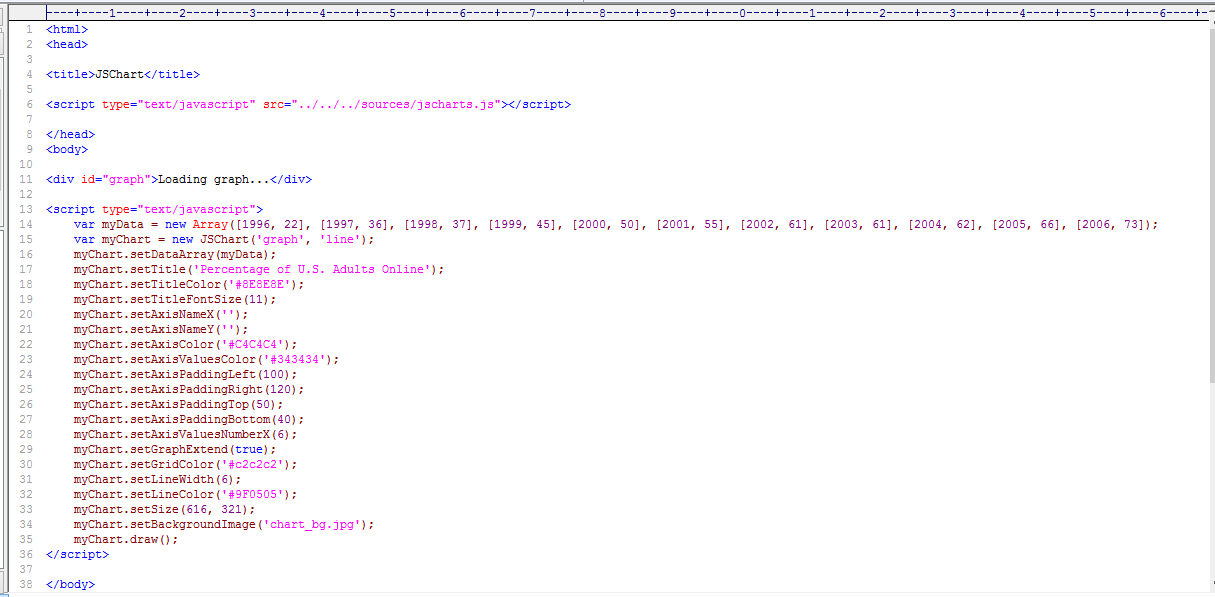

使用文本编辑工具如Editplus等打开index.html可以查看源码文件.

如下图：


3：复制代码，在本地新建一个文本文件，将复制的代码拷贝到文件中，保存并修改文件后缀为html,如：老二牛车图表.html

注意：后缀问题，保存后使用浏览器打开测试一下。

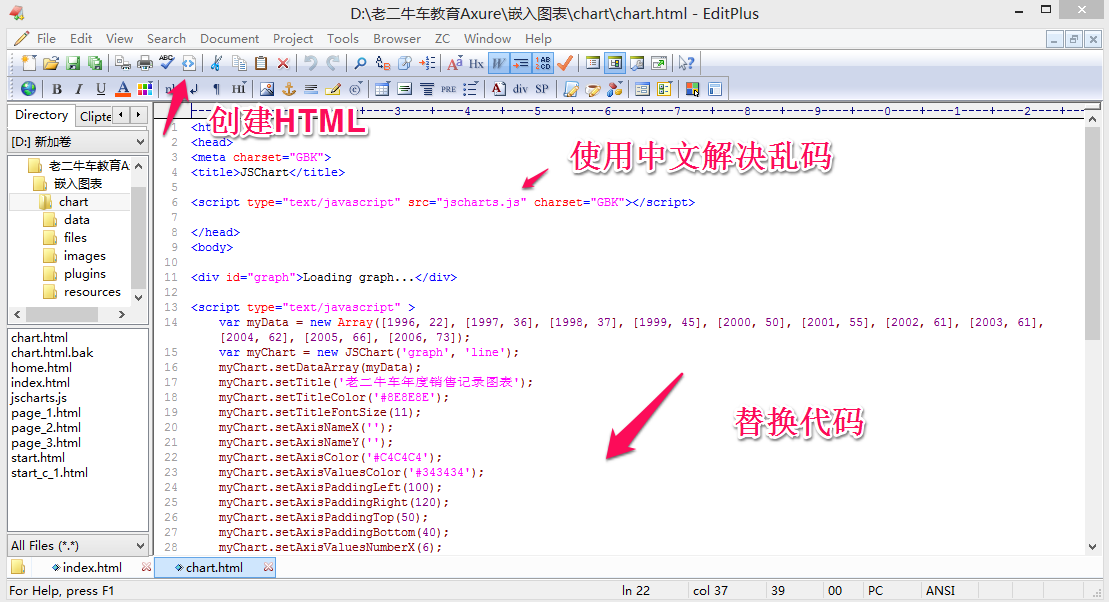

或者 使用Editplus在本地新建一个html文件，将复制的代码拷贝到文件中，保存,如：chart.html。

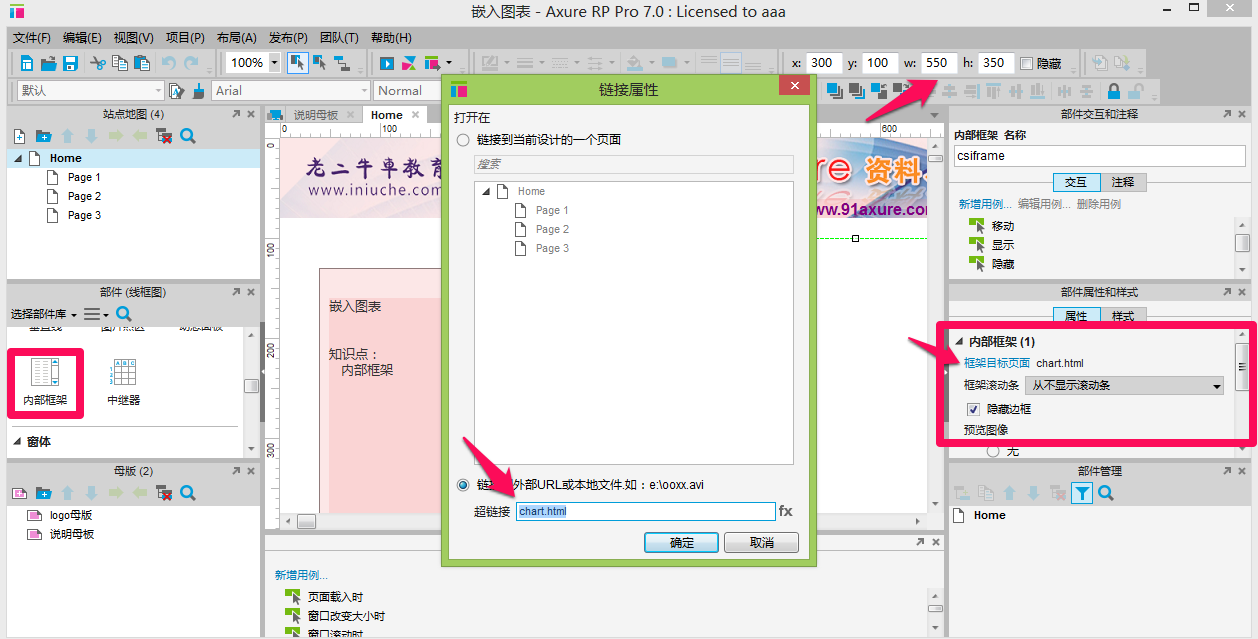

4： Axure中，拖入一个框架，设置框架尺寸与图表一致，设置框架属性取消边框和滚动条

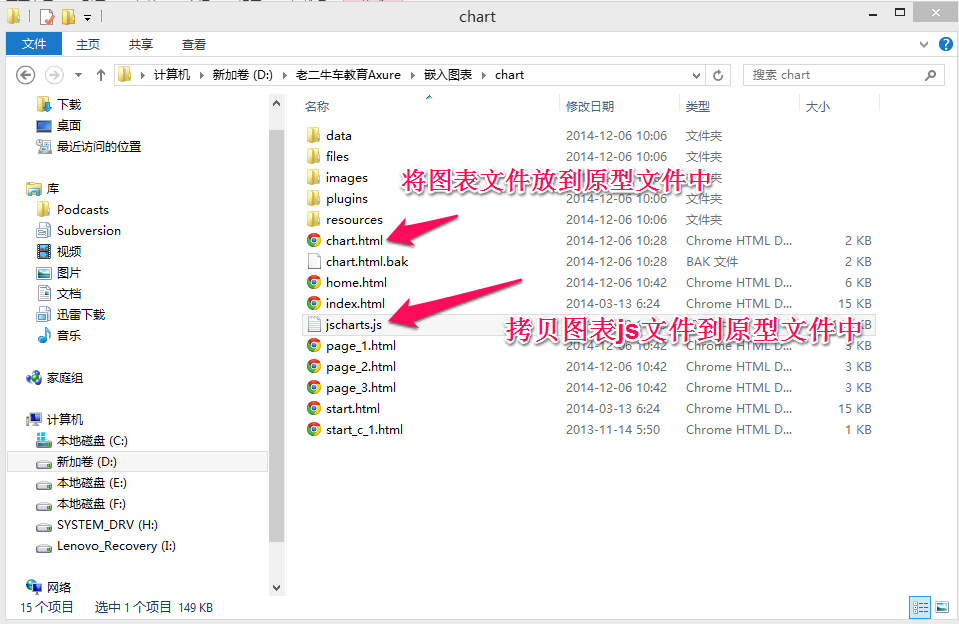

5：生成原型保存到和第3步html文件相同的目录中。也可以生成原型后将第3步html拷贝到原型目录中

拷贝jscharts.js源文件到生成的项目源文件中，
